Проектирование схем реляционной БД. Часть2

1.       I нормальная форма

2.      II нормальная форма

3.      III нормальная форма

4.       Нормальная форма Бойса-Кодда

5.      Обзор процесса нормализации

6.       Многозначные зависимости

7.      IV нормальная форма

8.      V нормальная форма

1. I нормальная форма

Нормализация отношений выполняется на основе анализа первичных ключей и существования функциональных зависимостей между атрибутами. Как правило, нормализация выполняется в несколько этапов. Каждый этап соответствует определенной «Нормальной форме» (НФ). При проектировании реляционных БД требования 1-ой НФ должны выполняться всегда, остальные по желанию проектировщика. Однако, чтобы исключить аномалии обновления и избыточности  данных рекомендуется приводить отношение к 3-ей НФ.

Ненормализованное отношение приводится к 1-ой НФ следующими способами:

- Выравнивание таблиц или добавление строк;

- Один атрибут или группа атрибутов, которые назначены ключом  отношения повторяющейся группы помещается вместе с ключом в отдельные отношения. Во вновь созданных отношениях устанавливаются свои первичные ключи.

2.  II нормальная форма

2-ая НФ – основывается на полной функциональной зависимости. Полная функциональная зависимость означает, что если атрибут B функционально зависит от некоторого значения атрибута A, то зависит от полного значения этого атрибута, а не какого-то его подмножества. Если имеет место полная функциональная зависимость между атрибутами A и B, то удаление какого-либо значения атрибута A приводит к полной потери этой зависимости. При частичной зависимости это сохраняется .       2-ая НФ применяется к отношениям с составными ключами. Считается, что отношение находится во 2-ой НФ, если оно удовлетворяет 1-ой НФ и каждый атрибут, который не входит в состав первичного ключа, функционально полно завит от первого ключа.

На этом этапе, если имеется частичная зависимость, они удаляются из отношения и помещаются в новое отношение вместе с копией их детерминанта.



Отношение «Клиент - аренда»

Первичный ключ : (N_клиента, N_объекта)

f1: N_клиента, N_объекта -> Нач_аренды, Кон_аренды

f2: N_клиента -> ФИО_клиента

f3: N_ объекта -> Адрес, Стоимость, N_владельца, ФИО_владельца

f4: N_клиента, Нач_аренды -> N_объекта, Адрес, Кон_аренды, Стоимость, N_владельца, ФИО_владельца

Зависимость :

1 – для первичного ключа

2 – частичная

3 – частичная

4 – функциональная зависимость для потенциального ключа



Для того, что бы отношение преобразовать ко 2-ой НФ необходимо создать новое отношение и атрибуты, которые не входят в первичный ключ вместе с копией детерминанта поместить в новое отношение.

f2: Клиент (N_клиента , ФИО_клиента)

f1: Аренда (N_клиента, N_объекта, Нач_аренды, Кон_аренды)

f3 : Владелец объектов (N_объекта, Адрес, Стоимость, N_владельца, ФИО_владельца)

3. 3-я нормальная форма

Если  имеет место

A->B

B->C

 то говорят, что атрибут C транзитивно зависит от A через атрибут B, при условии, что атрибут A функционально не зависит ни от атрибута B, ни от атрибута C.

N_сотрудника -> N_отдела

N_отдела -> N_адреса_отдела

Отношение удовлетворяет 3-ей НФ, если оно находиться во 2-ой НФ, и не имеет атрибутов для входящих в первичный ключ, которые бы транзитивно зависли от этого ключа. Если в отношение существует транзитивная зависимость, то она исключается из отношения, образуя новое отношение, которое помещается в зависимые атрибуты в месте с копией детерминанта.

Объекты (N_объекта, Адрес, Стоимость, N_владельца)

Владельцы (N_владельца, ФИО_владельца)

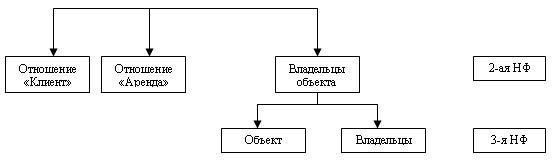

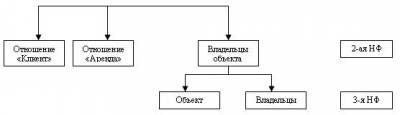

Т.о. общую схему декомпозиции отношения «Клиент_Аренда» мы можем представить следующим образом:

Процесс нормализации отношения заключается в декомпозиции отношения посредством выполнения последовательных операций в проекции. Полученное отношение можно соединить без потерь и вернуться к исходному отношению. Текущую процедуру называют без проигрышной или неаддитивной.

4. Нормальная форма Бойса-Кодда

Однако бывает необходимость введения более сильных зависимостей – НФ Бойса-Кодда (НФ БК).

НФ БК учитывает все потенциальные ключи, которые входят в отношения. Если отношение имеет единственный потенциальный ключ, то 3-я НФ и НФ БК – эквивалентны. Считается, что отношение находящееся в НФ БК, если каждый его детерминант является потенциальным ключом. Что бы убедиться, что отношение находится в НФ БК необходимо отыскать все его детерминанты и убедиться, что они являются потенциальными ключами.

Клиенты, Объекты, Владельцы удовлетворяют НФ БК.

(N_клиента, N_объекта)

(N_клиента, Нач_аренды)

(N_объекта, Нач_аренды)

Нарушение требований НФ БК происходит:

1 – если имеются два или более составных ключа;

2 – если перекрывается потенциальный ключ, т.е. если какой-то атрибут входит в несколько ключей.

Рассмотрим отношение «Собеседование».

(N_клиента, Дата_собеседования)

(N_сотрудника, Дата_собеседования, Время_собеседования)

(N_комнаты, Время_собеседования, Дата_собеседования)



f1: N_клиента, Дата_собеседования - >  Время_собеседования, N_сотрудника, N_комнаты

f2: N_сотрудника, Дата_собеседования, Время_собеседования -> N_клиента

f3: N_комнаты, Дата_собеседования, Время_собеседования -> N_сотрудника, N_клиента

f4: N_сотрудника, Дата_собеседования -> N_комнаты



Исходное отношение разбивается на два отношения:

 - Собеседование1

 - Место собеседования

Собеседование1(N_клиента, Дата_собеседования, Время_собеседования, N_сотрудника)

Место собеседования (N_сотрудника, Дата_собеседования, N_комнаты)

5. Обзор процесса нормализации

Процесс нормализации отношения заключается в преобразовании ненормализованных отношений к требуемому уровню НФ. Рассмотрим последовательно весь процесс нормализации до НФ БК.

Результаты проверки объектов недвижимости

N_объекта	Адрес	Дата	Время	Комментарий	N_сотрудника	ФИО_сотредника	N_маш
01	Ленина 6-31	8,01,03 22,11,03 15,04,04	10:00 20:00 12:00	Требуется ремонт	37 311 312	Лис Крот Кот	03-12 07-11 21-13
02	……	……	……	……	……	……	……

Первый этап НФ – приведем к НФ. Для этого добавим новые строки. Определим потенциальные клюю отношения:

(N_объекта, Дата)

(N_сотрудника, Дата, Время)

(N_маш, Дата, Время)

Второй этап – приведение отношения ко 2-ой НФ. Для этого выписываются функциональные зависимости и устраняются частичные функциональные зависимости.

f1: N_объекта, Дата -> Время, Комментарий, N_сотрудника, ФИО_сотрудника, N_маш

f2: N_объекта -> Адрес

f3: N_сотрудника -> ФИО_сотрудника   (транзитивная зависимость)

f4: N_сотрудника, Дата -> N_маш   (частичная зависимость)

f5: N_маш, Дата, Время -> N_объекта, Адрес   (для потенциальных ключей)

f6: N_сотрудника, Дата, Время -> N_объекта, Адрес, Комментарий.

Что бы привести отношение ко 2-ой НФ его необходимо будет разбить на три отношения:

Объект ( N_объекта,  Адрес)

Сотрудник (N_сотрудника, ФИО_сотрудника)

Проверка (N_объекта, Дата, Время, Комментарий, N_сотрудника, N_маш)

Полученное отношение  удовлетворяет не только 2-ой НФ, но и 3-ей НФ.

Третий этап – проверка принадлежности отношений к НФ БК. Отношение «Объект» и «Сотрудник» удовлетворяют НФ БК. Отношение «Проверка» не удовлетворяет НФ БК, поскольку  детерминант (N_сотрудника, Дата), который не является потенциальным ключом. Потому отношение «Проверка» может страдать аномалией обновления, т.е. при изменение данных об автомобиле придется вносить изменения сразу  же в нескольких отношениях. Для этого отношение «Проверка» необходимо разбить на отношения:

Сотрудник – Машина

(N_сотрудника, N_маш, Дата)

Проверка – Дата

(N_объекта, Время, Комментарий, N_сотрудника)

 Четвертый этап – отношение многозначных зависимостей,  которые позволяют избавиться от избыточности.

6. Многозначные зависимости

В ходе проектирования БД выявлен один тип зависимости -  многозначная зависимость. Многозначные зависимости выявляет проблемы и избыточностью данных.

Отделение – Сотрудник – Клиент



В данном отношении имеются многозначные зависимости типа один ко многим (1:N).

N_отдела – ФИО_клиента (1 : N)

Если для каждого атрибута A имеется набор атрибутов B и C. Хотя атрибут B и C не зависят друг от друга.

Многозначная зависимость  A -> B  A -> C .

Многозначная зависимость подразделяется на тривиальную и нетривиальную зависимости. Многозначная зависимость A и B, определенных на некотором отношении R,  называется тривиальной, если атрибут B является подмножеством атрибут A. В противном случае тривиальная зависимость является не тривиальной.



7. 4–ая нормальная форма

Отношение находится  в 4-ой НФ, если оно удовлетворяет НФ БК и не содержит многозначных нетривиальных зависимостей.

Отделение – Сотрудник (N_отделения, ФИО_сотрудника)

Отделение – Клиент (N_отделения, ФИО_клиента)

Бывают случаи, когда необходимо выполнять декомпозицию на более чем два отношения. В этом случае необходимо учитывать зависимость соединения. Зависимость соединения  - это свойство декомпозиции, которая вызывает генерацию ложных строк при обратном соединении декомпозированных отношений. Что бы не возникало зависимостей соединения, необходимо отношение приводить к 5-ой НФ.



8.  5–ая нормальная форма

Отношение в 5-ой НФ – это отношение без зависимостей соединения .

Например: Объект – Мебель – Поставщик

Для того, что бы отношение удовлетворяло 5-ой НФ, необходимо его разбить на следующие отношения:

Объект – Мебель (N_объекта, Мебель)

Поставщик – Мебель (N_поставщика, Мебель)

Объекта - Поставщик (N_объекта, N_поставщика )
